中國科學院某研究所，位于北京西郊，創建于1950年，是中國從事高能物理研究、先進加速器物理與技術研究及開發利用、先進射線技術與應用的綜合性研究基地。在2016~2022年期間，在長流儀器定制了6套制冷量210KW的分體式風冷渦旋冷水機組，目前已全部安裝到位，性能符合設計要求，保障了用戶設備的良好運行。

因為用戶現場科研設備較多，樓宇之間空地較少，所以需要定制為分體式冷水機，室內機組盡量減少室內空間占用；室外機組只能布置在樓頂。長流儀器售前團隊結合現場情況，在與用戶充分溝通后，提供了風冷渦旋冷水機組、分體結構的解決方案。

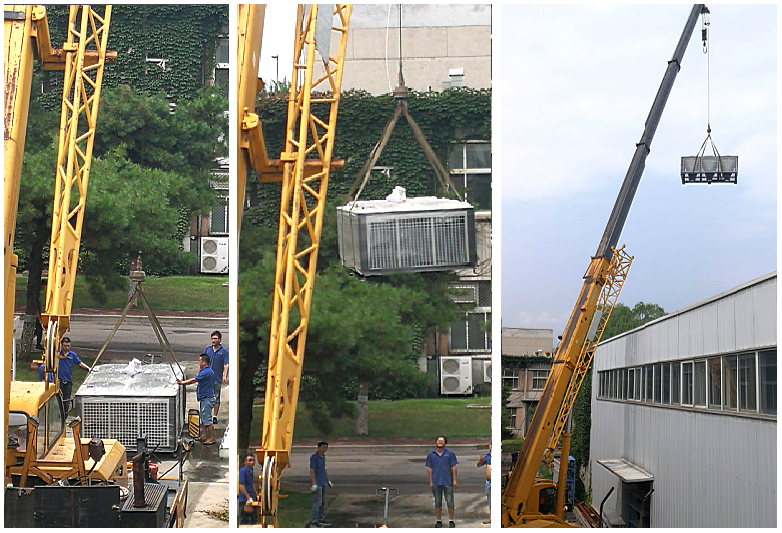

2022年7月18日，第6套制冷量210KW的分體式風冷渦旋冷水機組，成功安裝使用。

一、分體式風冷渦旋冷水機組技術特點

1、機組制冷壓縮機采用國際知名品牌渦旋式風冷專用型壓縮機，性能表現優異，具有能效比高、使用壽命長（運行壽命為100000小時）、故障率低、維護簡便等優點，廣泛應用于商用空調領域。

2、機組蒸發器采用高效殼管式換熱器、內部熱交換管采用全不銹鋼材質；冷凝器采用高效紫銅管+親水鋁翹片式。均采用進口板材加工，具有耐壓等級高、換熱效率高、免維護、使用壽命長等優點；

3、采用智能溫度控制系統。采用先進的集成控制技術，可接受編程，并具備完善的通訊功能，以便與上位機智能控制系統對接；

4、采用西門子、施耐德等國際品牌的電氣元器件，采用防水型控制柜；

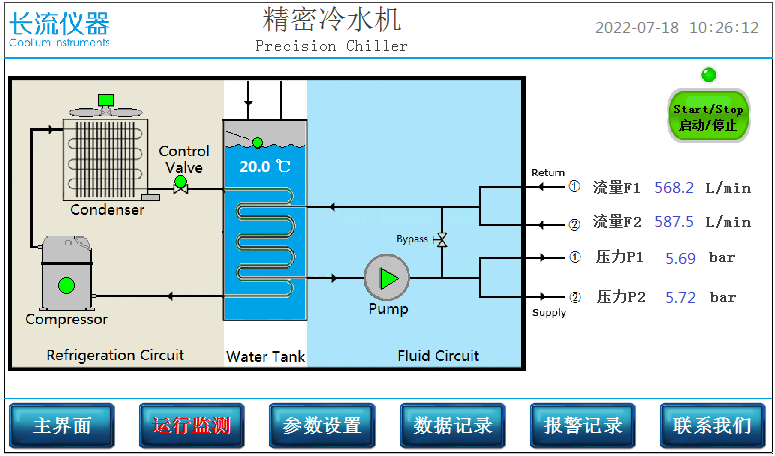

5、采用液晶顯示屏，中英文人機界面，操作簡潔，一鍵啟動，自動運行；

6、采用專用控制系統，配以機組節能控制程序，確保機組依據設定工況，全自動調節壓縮機運行狀況，確保機組運行平穩、節能；

7、機組集成全套去離子系統，自動運行，確保水質達到使用要求。

8、機組具有良好的人機界面，在機組安全運行范圍內，可自由設定機組運行工況，一經設定，可自行運行并實時進行能量調節，操作簡便。

二、分體式風冷渦旋冷水機組性能參數

1、風冷分體式渦旋冷水機組，制冷量不小于210KW。且可以根據實際需要調整  制冷量，同時預留繼續擴容制冷量的接口。

2、外循環泵流量100m3/h時，揚程 60 米以上。

3、 水泵出口水溫、水箱液位，壓縮機和水泵工作的工作狀態或數值可以顯示，壓力能遠傳制控制室，所有數據可以通過EPICS系統進行采集和數據庫存儲(包括水冷機組的數據)，同時能通過設備自帶的以太網口遠傳；

4、 主要設備組件，設計上需要單獨開關控制；

5、 整體設備為分體式，尺寸滿足甲方目前現場安裝條件。

6、 整體性能符合下表技術指標。
